IT엔지니어를 위한 서피스 프로 및 서피스 북 펌웨어 및 윈도우10 버전1511 배포

Sur_Frm_Title_ITPro

지난 연말 [바쁜사람들을 위한 Surface Pro / Book 시리즈 펌웨어 및 윈도우 10 버전1511 업데이트] 를 통해 일반 사용자 분들이 Surface Pro 펌웨어를 업데이트 하고, Windows 10 Ver.1511 로 어떻게 빠른 업데이트를 할지 설명 해 드렸습니다.

오늘 이 시간에는 같은 주제이지만, 대상을 완전히 다르게 하여 IT엔지니어와 IT전문가 분들을 위한 이야기를 꺼내볼까 합니다.

이번 포스팅에서는 “Windows 평가 및 배포 키트(Windows Assessment and Deployment Kit)” 를 통해 Surface Pro / Book을 위한 USB 펌웨어 업데이트 디스크 생성과 Windows 이미징 및 구성 디자이너를 통한 Windows 10 배포이미지 생성을 다룹니다.

[참고 1] 본 포스팅은 Windows 10 Ver.1511용 “Windows 평가 및 배포 키트”에 대한 사전지식을 필요로 합니다.
[참고 2] Windows 평가 및 배포 키트 중 “배포 도구, Windows PE, ICD,  USMT” 가 반드시 설치되어 있어야 합니다.
[참고 3] 본 포스팅을 잘못 따라하여 발생하는 장치 고장 및 데이터 손실에 대해서는 스스로 책임을 지셔야 합니다.

Surface Pro 3를 위한 USB 펌웨어 업데이트 디스크 활용

 조직 내 PC가 가장 먼저 들어오게 되면, (대게)IT관리자의 손을 거쳐 조직에 맞는 Windows 이미지로 새로 변경하거나, 세팅이 되어 사용자에게 제공되게 되는 과정을 거치게 됩니다. 국내에서는 USB장치를 통한 Windows 이미지를 장치에 배치하는 과정을 거치는 경우가 많지만, 적지 않은 비율로 PXE Boot를 통해 조직 내 배포서버에서 배포하는 경우도 있습니다.

특히 Surface Pro 3를 최근에 구매 한 경우 입니다만, Windows 10 이 아닌 기존 Windows 8.1로 출고 된 장치에서 PXE Boot를 원활하게 사용하기 위해서는 펌웨어 업데이트가 필수 입니다. 또한 이러한 장치에서 새로운 Surface Type Cover가 인식되지 않는 경우는 대게 펌웨어 업데이트가 이뤄지지 않은 탓인데요.

일반사용자라면 Windows Update를 통해 업데이트 하면 곧장 사용이 가능하다고 하지만, 수 많은 장치를 세팅하여 조직 내 배포해야 하는 IT관리자라면 이렇게 일했다가는 고작 3~4대 셋업에 업무시간을 모두 허비할 수 있습니다. 그래서 Surface Pro 3를 기준으로 Windows PE 를 이용해 장치의 펌웨어 업데이트 USB를 제작하는 법을 우선 이야기 해보도록 하겠습니다.
Surface_ITPro_001
[A-1] 관리자 권한으로 상승 된 명령 프롬포트를 통해 위의 스크린 샷과 같이 C:\ 루트에 Surface_Work 폴더 하부에 \Mount , \Pro3 폴더를 생성합니다.

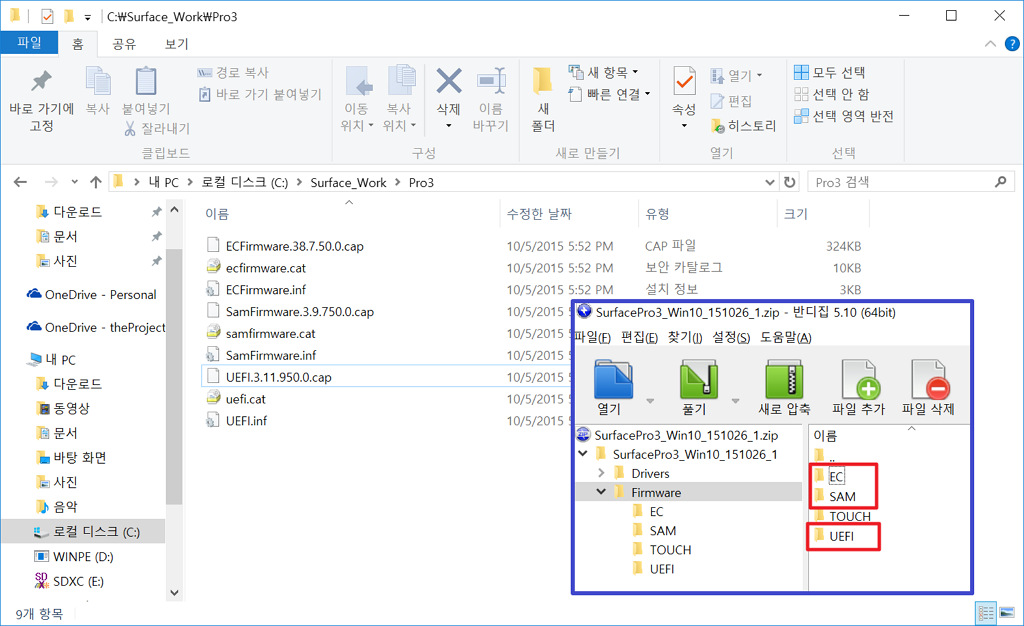

[A-2] Microsoft Download Center 를 통해 Surface Pro 3 드라이버를 다운로드 받은 후 \EC , \SAM , \UEFI 폴더의 내용을 Surface_Work\Pro3 폴더에 넣어줍니다.
*절대 TOUCH 폴더의 내용을 넣어서는 안됩니다. 이를 통해 생기는 장치 먹통에 대해서는 책임지지 않습니다.
Surface_ITPro_003

[A-3] “배포 및 이미징 도구 환경”을 관리자 권한으로 실행합니다.

Surface_ITPro_004
[A-4] cd 명령어를 통해 “WindowsADK설치폴더\Assessment and Deployment Kit\Windows Preinstallation Environment” 로 이동합니다.
[A-5] copype amd64 c:\Surface_Work\WinPE_amd64 명령을 통해 Windows PE의 내용을 복사 해 줍니다.
Surface_ITPro_005
[A-6] 2GB 이상 내용이 완전히 비어있는 USB드라이브를 PC에 삽입하고 해당 드라이브 명을 확인 해 둡니다. (여기서 저는 D 드라이브로 확인되어 D를 사용합니다.)
[A-7] MakeWinPEMedia /UFD C:\Surface_Work\WinPE_amd64 (USB드라이브명): 으로 비어있는 USB 드라이브에 Windows PE 부팅디스크를 생성합니다. 이 과정에서 USB디스크를 포맷하기에 중요한 내용이 있는지 사전에 확인 후 백업해야 합니다.
Surface_ITPro_006

[A-8] dism /Mount-Image /ImageFile:(USB드라이브명):\sources\boot.wim /index:1 /MountDir:C:\Surface_Work\mount 명령어를 통해 Windows PE 부팅 이미지를 \Mount 폴더에 탑제합니다.
[A-9] dism /Image:C:\Surface_Work\Mount /Add-Driver /Driver:C:\Surface_Work\Pro3 /Recurse 명령어를 통해 Surface Pro 3의 펌웨어를 이미지에 통합합니다.
[A-10] dism /Unmount-Image /MountDir:C:\Surface_Work\mount /commit 를 통해 이미지를 커밋하고 이를 다시 부팅이미지에 저장합니다.
[A-11] Surface Pro 3를 USB드라이브로 부팅하게 되면 부팅하며 펌웨어를 업데이트 하게 됩니다. 업데이트가 완료되면 정상적으로 부팅 됩니다. 만약 펌웨어가 최신버전 이라면, 업데이트 하지 않고 그대로 재부팅하게 됩니다.

[참고 A1] Surface Pro 3용 펌웨어 디스크를 타 장치에 사용하지 않도록 합니다.
[참고 A2] Surface Pro 및 Pro 2, Surface 3에서도 같은 방법으로 업데이트가 가능합니다. 단 펌웨어는 각 장치에 맞는 것을 사용해야 합니다.

“Windows 이미징 및 구성 디자이너”를 통한 Surface Pro / Book 시리즈용 Windows 10 Ver 1511 설치디스크 생성

직원에게 배포하기 위한 새롭게 Surface Pro 및 Surface Book를 구매하여 회사에 배송되어 왔지만, 초기이미지가 Windows 10이 아닌 Windows 8.1 이거나 혹 Windows 10 이지만 초기빌드인 경우 어떤기분이 들까요?

새 OS를 설치하고, 드라이버를 설정하고, 윈도우 업데이트를 해 주는데만 또 반나절을 보내는 분들이 많을 겁니다.

특히 Intel Atom 기반의 Surface 3의 경우 그냥 Windows 를 설치했다가, 드라이버를 잡기 위해 다른PC에서 드라이버를 다운받고 설정하는데 많은 시간을 허비할 수 있습니다. 칩셋 드라이버가 설치되지 않을 경우 간헐적으로 Down 되는 현상 또한 있기에 세팅 중 난감한 일을 여러 번 겪을 수 있습니다.

평상시라면 Microsoft Deployment Toolkit 2013 Update 2를 통해 배포하는 것을 설명하겠지만, 이번에는 Windows 이미징 및 구성 디자이너를 이용해 Surface Pro 4를 기준으로 Windows 이미지, 드라이버, Windows 추가구성요소, Windows Update 이미지를 통합하여 배포하는 것으로 설명하도록 하겠습니다. (Pro 1, Pro 2, Pro 3 와 Book 그리고 Surface 3 에서도 방법은 같습니다.)

[참고 B1] MSDN Subscription , VLSC 등을 통해 다운로드 된 Windows 10 ISO가 필요합니다. Windows 10 다운로드 도구를 통해 다운받은 ISO파일은 필요한 파일이 존재하지 않기에, 사용하실 수 없습니다.
[참고 B2] 위의 사이트를 사용할 수 없는 경우 Techbench Upgrade Program 홈페이지를 통해 다운로드 할수 있습니다. (다운로드 링크)
[참고 B3] Surface Pro 및 Book 시리즈와 Surface 3는 32bit Windows를 사용할 수 없습니다. 반드시 64bit 버전의 Windows 10 을 다운로드 받아야 합니다.
[참고 B4] 드라이버는 1개 제품만 추가해야 합니다. 여러 모델에 공용한다며 여러 모델의 드라이버를 사용해서는 안됩니다.

Surface_ITPro_007

[B-1] C:\루트에 Surface_Work 폴더를 생성 후 \netfx3 , \Pro4 , \WIM 폴더를 생성 합니다.
[B-2] \WIM 에는 Windows 10 ISO 내 \Sources 폴더에 있는 install.wim , \netfx3 폴더에는 Windows 10 ISO내 \Sources\sxs 폴더에 있는 .cab 파일을 그리고 Pro 4는 Microsoft Download Center를 통해 다운로드 받은 Surface Pro 4 드라이버 압축파일을 풀어 줍니다.
\Drivers 뿐만 아니라 \Firmware 디렉토리도 필요합니다.

Surface_ITPro_008

[B-3] Windows 이미징 및 구성 디자이너를 실행 후 “새 Windows 이미지 사용자 지정”을 선택합니다.

Surface_ITPro_009
[B-4] 적당한 프로젝트 명을 넣은 후 프로젝트 폴더는 \Surface_Work 내 새 폴더를 지정하도록 합니다. 만약 없는 폴더 명을 입력 할 경우 새로운 폴더를 생성하여 저장합니다.
기존의 폴더를 사용 할 경우 폴더의 내용은 비어 있어야 합니다.
Surface_ITPro_010

[B-5] 이미징 소스 형식 선택에서는 기본값을 선택하도록 합니다. 아래의 값은 Windows Phone 이미지를 다룰 때 쓰는 메뉴 입니다.

Surface_ITPro_011
[B-6] \Surface_Work\WIM 폴더의 Install.wim 을 찾아보기를 통해 열어주면, 화면과 같이 이미지 선택화면이 나오게 됩니다.

Surface Pro 및 Book 시리즈와 Surface 3 기업용 제품의 경우는 Pro 를, 일반사용자용 Surface 3의 경우 Pro 가 아닌 이미지를 선택 합니다.

Surface_ITPro_012
[B-7] 이후 드라이버 탭을 선택 후 드라이버 폴더 경로에서 Surface_Work\Pro4 폴더를 선택 후, 이름 난에 적당한 이름을 적은 뒤 “추가”를 클릭합니다.
Surface_ITPro_013
[B-8] 주문형 기능에서는 Surface_Work\netfx3 폴더 내에 있는 cab 파일을 선택합니다.
해당파일은 선택구성요소로 설치하는 “.net Framework 3.5″로서 국내에서 개발 된 S/W 중 이 구성요소에 의존하는 S/W 에 있어 필요합니다.
Surface_ITPro_014
[B-9] Internet Explorer 를 통해 update.catalog.microsoft.com 으로 이동, 최신 업데이트 중 중요 업데이트인 “누적업데이트” 와 “IE Flash Player” 업데이트를 \Surface_Work\Update 폴더에 다운로드 합니다.

반드시 “x64기반 시스템용 Windows 10 Version 1511” 이 찍혀있는 업데이트를 사용해야 합니다.
최신업데이트를 확인하기 위해서는 최근까지 업데이트 된 PC 의 설정->업데이트 및 복구->고급 옵션->업데이트 기록보기 를 통해 KB번호를 확인할 수 있습니다. 이 번호로 검색 후 다운로드 합니다.

Surface_ITPro_015
[B-10] 다운로드 후 Windows 업데이트 탭을 통해 주문형 기능과 마찬가지로, 업데이트를 하나씩 추가한 뒤 우측 상단의 “선택한 사용자 지정”에 설정하고자 하는 설정이 모두 언급되어 있는지를 확인합니다. 그 후 만들기 -> 새로 설치 미디어를 통해 이미지 빌드 마법사를 시작합니다.
Surface_ITPro_016
[B-11] 빌드할 이미지는 WIM을 선택합니다.
Surface_ITPro_017
[B-12] 배포 미디어 에서는 곧장 USB를 삽입 후 “부팅 가능한 USB 드라이브 작성”을 통해 이미지를 작성할 수 있습니다. (8-16GB USB필요, 내용 전부 포맷됨) 하지만 여기서는 폴더에 내보내도록 하겠습니다.
Surface_ITPro_018

[B-13] 파일을 저장할 위치는 Surface_Work 폴더 내 적당한 폴더를 만들어 준 후 선택합니다.

Surface_ITPro_019

[B-14] 출력위치를 비롯한 설정을 확인 후 “빌드”를 누르면 해당폴더에 설정했던 설정과 함께 Windows 설치이미지가 빌드되게 됩니다. 다소 시간이 걸릴 수 있습니다.

Surface_ITPro_020

[B-15] 작업이 완료되면, 출력위치 경로를 링크로 표시하게 됩니다. 링크를 누른 후 마침을 눌러 마법사를 종료 합니다.

Surface_ITPro_021

[B-16] 빌드 된 이미지는 FAT32로 포맷 된 8~16GB 사이 USB드라이브에 복사 후 장치를 USB부팅하게 되면 정의 된 Windows 10 이미지가 설치되게 됩니다.

이때 장치의 모든 데이터는 삭제되며, 파티션을 나눠 저장한 데이터 또한 삭제되기에 중요데이터는 외장하드 등의 외부저장장치에 미리 백업해야 합니다.
장치의 펌웨어가 이미지 내 버전보다 낮은버전 일 경우, 이미지 내 버전으로 업데이트 하는 과정을 거치게 됩니다.
